安全,高效设计

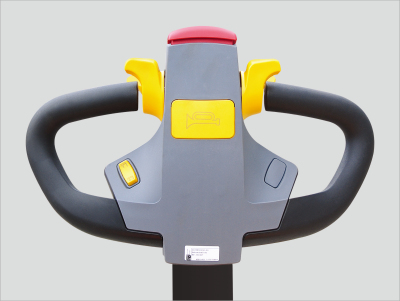

■ 手把设有紧急反向开关,整车操作更具安全性;
■ 电量显示和工作时间显示;
■ 紧急断电开关;
■ 龟形慢速行驶开关;
■ 无级变速控制;
结构优化设计
■ 弹簧调节结构平衡轮耐磨损,稳定性好;

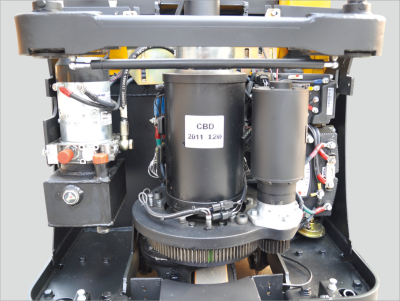

■ 交流电机,无需更换碳刷,具有良好的坡道启动性能等;
■ 侧门和电瓶盖可全部打开,电瓶可从侧面拉出,有利电瓶的互换和维修;
■ 整个驱动单元回转半径小,轮子更换维护简单方便;
■ 电机具有更好的防尘、防水效果,使得制动器和电机更加经久耐用,可靠性得以提高;

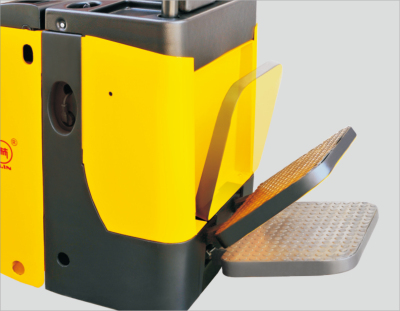

■ 站人踏板具有良好的避震效果,操作舒适,不易疲劳。
易维护设计
■ 低电压保护系统,延长电瓶的使用寿命;
■ CANbus技术大大简化了线路,增强整车可靠性;
■ 霍尔传感器减少了电子元件磨损,增强使用寿命;
■ 转动轴上加润滑油嘴和衬套,方便用户更好的维护车子;
■ 坚固的钢制外壳,打开方便、简捷,便于维护、检修。
可选配电转向
型号
|
|
CBD20R-II
|
CBD25R-II
|
CBD30R-II
|
驱动方式
|
|
电动
|
电动
|
电动
|
驾驶方式
|
|
站驾
|
站驾
|
站驾
|
额定载荷
|
Q(kg)
|
2000
|
2500
|
3000
|
载荷中心距
|
c(mm)
|
600
|
600
|
600
|
前悬距
|
x(mm)
|
815/865/935
|
815/865/935
|
815/865/935
|
轮距
|
y(mm)
|
1211/1261/1331
|
1211/1261/1331
|
1211/1261/1331
|
自重
|
kg
|
710
|
750
|
750
|
轴负载,满载时前/后轴
|
kg
|
1300/1410
|
1505/1745
|
1505/1745
|
轴负载,空载时前/后轴
|
kg
|
600/110
|
630/120
|
630/120
|
轮子
|
|
聚氨酯轮
|
聚氨酯轮
|
聚氨酯轮
|
轮子尺寸,前轮
|
|
Φ250×70
|
Φ250×70
|
Φ250×70
|
轮子尺寸,后轮
|
|
Φ82×126(98)
|
Φ82×126(98)
|
Φ82×126(98)
|
附加轮
|
|
Φ127×57
|
Φ127×57
|
Φ127×57
|
轮,前后数量(X=驱动轮)
|
|
1×+2/2
|
1×+2/4
|
1×+2/4
|
前轮轮距
|
b10(mm)
|
490
|
490
|
490
|
后轮轮距
|
b11(mm)
|
340/370/470/505
|
340/370/470/505
|
340/370/470/505
|
起升高度
|
h3(mm)
|
120
|
120
|
120
|
操作手柄在驱动位置的最小/最大位置
|
h14(mm)
|
1150/1430
|
1150/1430
|
1150/1430
|
降低时高度
|
h13(mm)
|
82
|
82
|
82
|
总体长度
|
l1(mm)
|
1710/1760/1830
|
1710/1760/1830
|
1710/1760/1830
|
叉面长度
|
l2(mm)
|
610
|
610
|
685
|
车体宽度
|
b1(mm)
|
775
|
775
|
775
|
货叉尺寸
|
s/e/l(mm)
|
54×180×1100(1150/1220)
|
54×180×1100(1150/1220)
|
54×180×1100(1150/1220)
|
货叉外宽
|
b5(mm)
|
520/550/650/685
|
520/550/650/685
|
520/550/650/685
|
轴距中心离地间隙
|
m2(mm)
|
28
|
28
|
28
|
通道宽度,托盘1000×1200(1200跨货叉放置)
|
Ast(mm)
|
1910/1960/2030
|
1910/1960/2030
|
1985/2035/2105
|
通道宽度,托盘800×1200(1200沿货叉放置)
|
Ast(mm)
|
2010/2010/2030
|
2010/2010/2030
|
2085/2085/2105
|
转弯半径
|
Wa(mm)
|
1550/1600/1700
|
1550/1600/1670
|
1550/1600/1700
|
行驶速度,满载/空载
|
Km/h
|
6.9/7(7.9/8)
|
6.9/7(6.9/7)
|
6.9/7(6.9/7)
|
提升速度,满载/空载
|
m/s
|
0.039/0.056
|
0.039/0.056
|
0.039/0.056
|
下降速度,满载/空载
|
m/s
|
0.064/0.050
|
0.064/0.050
|
0.064/0.050
|
爬坡能力,装载/空载
|
%
|
6/12(8/15)
|
6/12(8/15)
|
6/12(8/15)
|
最大爬坡能力,满载/空载
|
%
|
8/20(12/20)
|
6/20(10/20)
|
6/20(10/20)
|
行车制动
|
|
电磁制动
|
电磁制动
|
电磁制动
|
驱动电机功率
|
kw
|
1.2(1.5)
|
1.5(1.5)
|
1.5(1.5)
|
提升电机功率
|
kw
|
1.2
|
1.2
|
1.2
|
蓄电池电压/额定容量
|
V/Ah
|
24/210
|
24/240
|
24/240(280)
|
蓄电池重量
|
kg
|
196
|
240
|
240
|
蓄电池尺寸(长╳宽╳高)
|
mm
|
750╳170╳534
|
750╳170╳570
|
750╳170╳505(535)
|
驾驶员耳边噪音等级符合DIN12053
|
dB(A)
|
70
|
70
|
70
|
